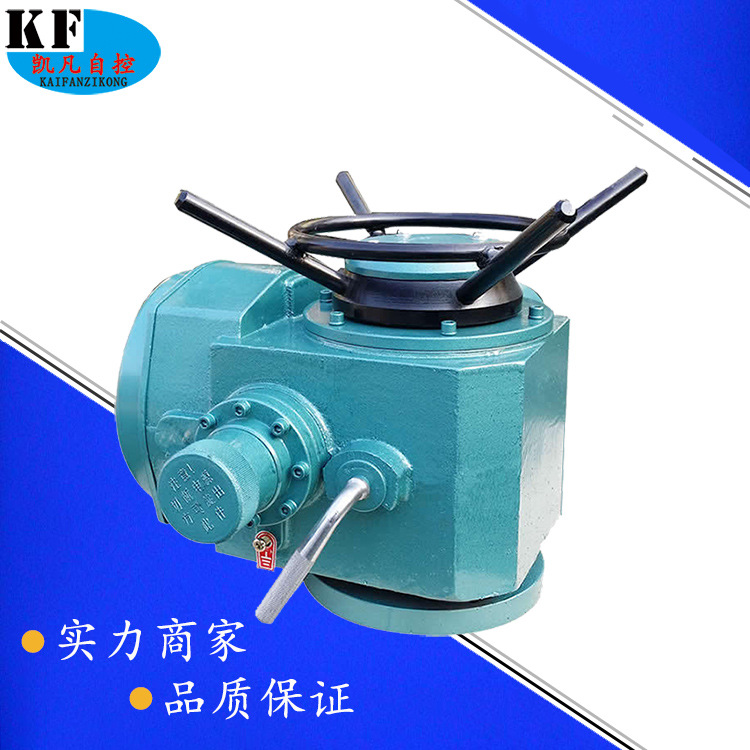

KFZ多回转阀门电动装置，通称为Z型，有转矩型和推力型。适用于阀瓣做直线运动的阀门，如闸阀、截
止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的
驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便且满足大范围的
扭矩和转速，具备自锁功能，以使阀门保持原位等特点。广泛用于电力、冶金、石油、化工、造纸、污水
处理等部门。
行程控制机构 由十进位齿轮和微动开关组成， 简称计数器。其工作原理是由减速箱内的一主动小齿轮
（Z=8）带动计数器工作。如果计数器按阀门开或关的位置已调好，当计数器随输出轴转到预先调整好的
位置（圈数）时，则凸轮将被转动90度，压迫微动开关工作，切断电源，电机停转，以实现对电动装
置行程（转圈数）的控制。为了控制较多转圈的阀门，可调整凸轮转180度或270度再迫使微动开关动作。
控制模块 一体化整体型、调节型阀门电动装置电气控制器设有电源控制模块，具有相序自动调整功能，
对用户接入的三相电源能进行自动识别和自动调整，始终保证电动装置开关方向被正确执行，具有缺
相保护功能。切换到“现场”时，远方开关无效，亦然。提供远方操作状态、故障信号无缘触点。功
能板提供4-20mA阀位反馈信号， 供集控室指示阀位。
整体开关型功率控制器接受“开”、“关”、“停”信号，可使用阀门停在任意开度状态。
整体调节型功率控制器接受远方4-20mA信号，自动调节阀门开度。
产品特点
1、电气控制可根据原电力部规划设计总院《95典设计》设计，行程控制设置4开4闭，51芯接线端子， 能
满足计算机控制要求。
2、开关指示器采用德国技术，可实现现场调节，匹配不同圈数的阀门。
3、转矩机构精度高，动作可靠，调节方便，转矩重复精度高。
4、行程控制机构调节精度和重复精度高，开向和关向各设4对常开接点、4闭常闭接点。
5、低速档半自动手--电动切换机构，结构简单，操作轻便，工作可靠。
6、采用YDF型三相异步阀门专用电动机，启动转矩大，转动惯量小。
7、户外型具有防尘、防水、防腐蚀等三防功能，其防护等级可为IP67。
