　　材料强度检测方法：主要有回弹法、*声法及取芯法，不同检测方法均有优劣，在对混凝土的破损上均有不同程度的影响。以下为几种混凝土现场检测方法的具体介绍。

　　1.回弹法：非破损法

　　以混凝土强度与某些物理量之间的相关性为基础，测试这些物理量，根据相关关系推算被测混凝土的标准强度换算值。

　　回弹法是目前国内应用为广泛的结构混凝土抗压强度检测方法，其优点有：对结构没有损伤、仪器轻巧，使用方便、测试、测试费用相对较低、可以基本反映结构混凝土抗压强度规律。

　　回弹法检测原理为：

　　回弹法是利用混凝土表面硬度与强度之间的相关关系来推定混凝土强度的一种方法。其基本原理是：用一弹簧驱动的重锤，通过弹击杆(传力杆)，弹击混凝土表面，并测出重锤被反弹回来的距离，即回弹值(反弹距离与弹簧初始长度之比)作为与强度相关的指标，考虑混凝土表面碳化后硬度变化的影响，来推定混凝土强度的一种方法。 表面硬度法、非破损法。混凝土强度检测的依据为人民共和国行业标准:JGJ/T 23-2001《回弹法检测混凝土抗压强度技术规程》适用于工程结构普通混凝土抗压强度的检测。

　　是采用两种或两种以上的非破损检测方法，多种物理参量，建立混凝土强度与多项物理参量的综合相关关系，从而综合评价混凝土强度。

　　钻芯法：半破损法。

　　是以不影响结构或构件的承载能力为前提，在结构或构件上直接进行局部破坏性试验，或钻取芯样进行破坏性试验，并推算出强度标准值的推定值或特征强度。

　　混凝土结构工程质量验收的内容和要求

　　根据GB50204-2002（2011年版）《混凝土结构工程施工质量验收规范》规定：混凝土结构子分部工程可划分为模板、钢筋、预应力、混凝土、现浇结构和装配式结构等分项工程。对混凝土结构子分部工程的质量验收，应在钢筋、预应力、混凝土、现浇结构或装配式结构等相关分项工程验收合格的基础上，进行质量控制、资料检查及观感质量验收，并应对涉及结构安全的材料、试件、施工工艺和结构的重要部位进行见证检测或实体检验。

　　1）模板分项工程

　　根据GB50204-2002（2011年版）《混凝土结构工程施工质量验收规范》规定：在浇筑混凝土之前，应对模板工程进行验收。模板安装和浇筑混凝土时，应对模板及其支架进行观察和维护。发生异常情况时，应按施工技术方案及时进行处理。

　　模板分项工程包括模板安装和模板拆除。

　　2）钢筋分项工程

　　钢筋分项工程的验收包括：原材料、钢筋加工、钢筋连接、钢筋安装。

　　在主体结构完成后应根据施工单位和监理单位的有关检测报告来判断主体结构内部钢筋的性能，其中包括钢筋的布置是否正确、保护层厚度是否合理等，保证合格率在90%以上。

　　3）混凝土分项工程

　　混凝土强度的验收应根据混凝土试件强度试验报告和检查施工记录来确定，对有抗渗要求的混凝土结构还应检查试件抗渗试验报告。

　　4）现浇结构分项工程

　　一般规定：根据GB50204-2002（2011年版）《混凝土结构工程施工质量验收规范》规定：现浇结构的外观质量缺陷，应由监理(建设)单位、施工单位等各方根据其对结构性能和使用功能影响的严重程度，按表确定。

　　5）装配式结构分项工程

　　根据GB50204-2002（2011年版）《混凝土结构工程施工质量验收规范》规定：装配式构件应进行结构性能检验，结构性能检验不合格的预制构件不得用于混凝土结构。装配式结构外观质量、尺寸偏差的验收及对缺陷的处理应按规范的相应规定执行。

　　6）结构实体检验

　　对涉及混凝土结构安全的重要部位，应进行结构实体检验。结构实体检验的内容应包括混凝土强度、钢筋保护层厚度以及工程合同约定的项目，必要时可检验其他项目，在验收时应检查其报告。

　　7）结构沉降观测

　　在主体结构成型后，验收时应检测结构的沉降程度，沉降程度应在0.01mm/d-0.04mm/d之间。

　　8）混凝土结构子分部工程验收。

　　某工厂一期主厂房共有7层,建于1986年,建筑面积约11475m2,建筑高度约38.6m,结构平面呈矩形,总长度105米,总跨度18米,纵向柱间距7.5米,横向柱间距9米。厂房采用钢筋混凝土框架结构,基础采用桩基础,楼屋面板均为现浇钢筋混凝土板。 因该工厂二期扩建工程的需要,需对标高28.800m①至③轴的局部楼板结构进行改造。为了确认现有结构是否安全,现对该工厂一期主厂房结构进行房屋安全鉴定,并提出处理建议。

　　检测鉴定内容及结果

　　01 房屋现场查勘

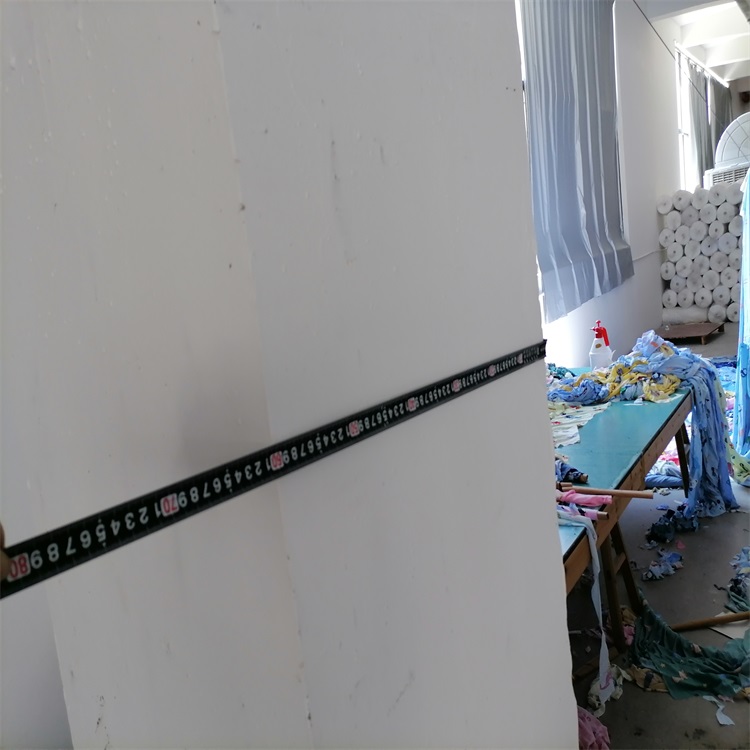

　　经现场调查,并与原设计图纸核对,该结构主要结构布置情况基本与原施工图一致,构件尺寸偏差大值为+20mm,-4mm,除个别截面尺寸(梁高)偏大较多外,其它构件截面尺寸符合现行规范要求。 通过现场勘察,发现北立面沉降缝处墙面开裂严重,这一现象可能与沉降缝处理不当有关。房屋主体结构的沉降状况良好,没有发现明显的不均匀沉降、倾斜和开裂,判定该厂房地基基础无严重静载缺陷。结构内部也没有发现明显的裂缝或较大的挠度等影响结构安全使用的状况。该结构的施工质量总体较好,未发现构件露筋、蜂窝等施工质量问题。

　　02 倾斜测量

　　在现场使用全站仪对该房屋的整体倾斜程度进行了观测,倾斜率大值为0.039%,此时侧向位移量为15mm。根据国家危险房屋鉴定标准4.2.3条、4.5.4条,房屋的整体倾斜率较值是1%,并且其侧向位移量不宜大于房屋高度的1/500;实测结果均小于规范规定框架结构整体倾斜率和侧向位移的控制值。

　　03 结构材料检测

　　为了评定现有混凝土强度,检测人员现场采用回弹法抽检了框架梁、柱的混凝土强度,并用钻芯法进行修正。该结构原设计混凝土构件的标号为300号,回弹结果表明部分测点的混凝土强度未达到原设计混凝土强度值,但这些测点的混凝土碳化深度较深。再结合钻芯取样检测的混凝土强度,认为该结构的混凝土强度基本达到原设计混凝土强度。

　　04 结构构造措施

　　该结构为框架结构,抗震等级为二级,根据现场的调查情况,认为其构造措施基本能够满足现行规范的要求。

　　05 结构动力检测

　　为了提高传统检测鉴定方法的准确程度,做到全面评定房屋的安全状况,为此开展动力检测。采用脉动法对一期主厂房在设备运行状态下进行动力测试,测试设备采用由同济大学土木工程学院研制的SVSA振动信号采集分析仪,传感器采用LC0132T内装IC压电加速度传感器。测试分为三个工况,工况是南北向平移振动信号测试,工况为东西向平移振动信号测试,三工况为楼板竖向振动信号测试。信号数据处理由采集系统配套软件依靠计算机完成。

　　根据建筑结构荷载规范经验公式,可以算得结构的1自振频率为1.814Hz,根据高层建筑混凝土结构技术规程经验公式,可以算得结构1自振频率范围1.786~2.381Hz。

　　由测试结果可以看出,实测频率值大于经验公式取值,即实测周期比经验周期短,认为测试结果正常,当前厂房结构状态良好。由实测得出的基本周期比经验周期短的原因,是因为脉动测试时结构处于微小振幅下,经验公式也是由大量的设计计算结果所得,设计计算时数学模型的简化对周期有影响,加上计算采用的大荷载,通常都大于实际结构重量,实测所得的基本周期会比计算所得的短,通常也小于经验公式所得值。如若实测周期较明显大于经验公式值,则说明结构很可能存在某方面的问题。 厂房结构在机器设备时其阻尼比未明显增大,说明该结构无明显的内部质量损伤。设备运行引起的楼面大振幅为0.032mm,其值小于ISO及联邦德国(DIN4150)的建筑振动标准;楼面振动大加速度为7.71cm/s2,其值小于日本烟中元弘归纳的建筑物允许振动界限值。
